结构光
智能机器人的眼睛
1
深圳市响西科技有限公司研发的结构光3D工业相机,已成功应用于工业自动化产线、AOI等设备,完全区隔同行的三大好处:
高可靠性:独特的散热技术,可以在50度环境下稳定工作。全封闭设计(IP65等级)、航空连接器、大理石标定板。已出货近2000台。
交付可靠:有完善的供应链体系,良好的供应商关系,获得了TI等供应商的大力支持。实现非标产品标准化、批量化。长期备货快速交付,一般交期3~15天。
全方位服务:为客户提供软件、硬件、结构及配套配件一站式服务,让客户更专注于其算法研究、缩短客户项目研发时间、提升客户竞争力。
2目前同行存在的问题和乱象
结构光3D相机相关产品在工业自动化发达的国家或地区还是比较成熟,国内这两三年才陆续有厂家逐步推出相关产品,市场处于前期阶段,很多也是通过相关产品拼凑实现,存在诸多问题,具体如下:
2、可靠性不足:很多3D相机公司从算法起家,硬件、结构、散热等设计能力有限,导致出现热变形或恶劣工作环境下不能使用等现象。多次在展会现场有同行咨询我们如何处理热变形等技术难点。
3、使用复杂:工业环境恶劣且不同使用场景差异大,我们通过模块化、系列化解决多个场景应用,操作简单、使用方便。
3客户案例

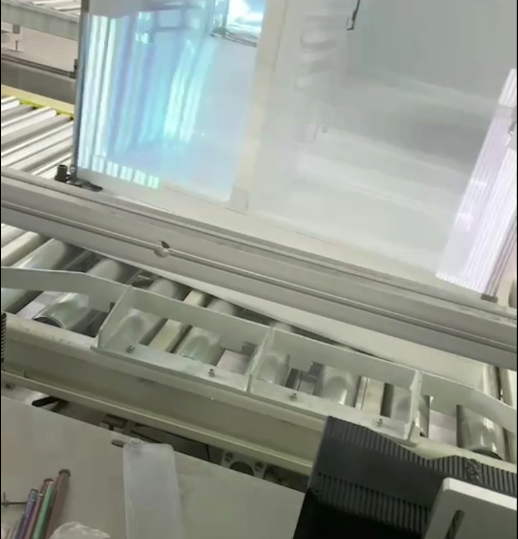

青岛海尔智能冰箱生产线是全球最柔性化、智能化的冰箱生产线,需要实时检测每个冰箱结构安装是否到位。因冰箱体积大,要求精度高且要求全柔性(同一条产线按订单顺序生产多款多样冰箱),集成商找了多家供应商均难以满足要求,我们通过4相机拼接方式解决相关难题,并顺利投产。
4同行不具备的技术特色

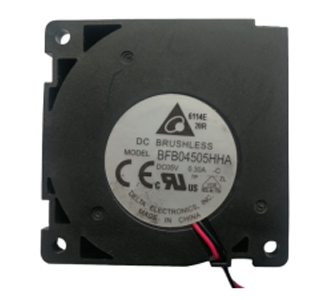

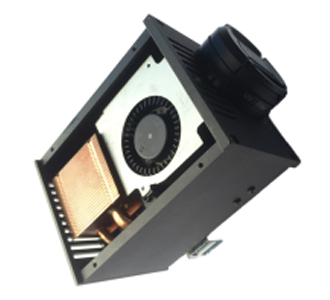

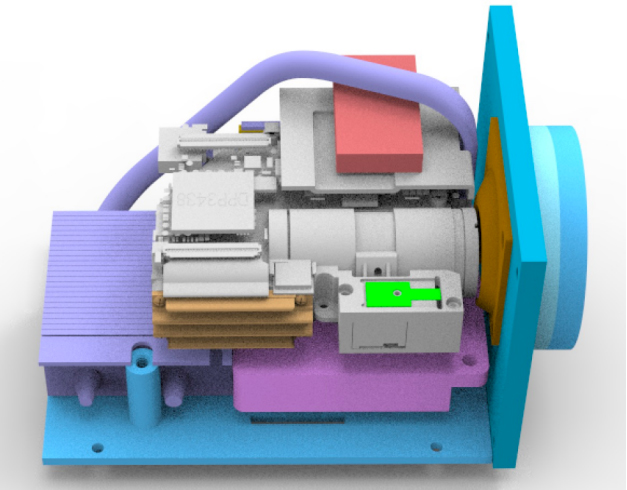

1、使用铜管散热器、台达涡轮风扇,主动散热技术,散热效果是传统机壳+风扇散热的两倍,保障DLP光机稳定运行。

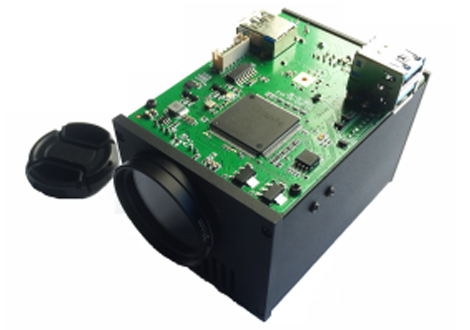

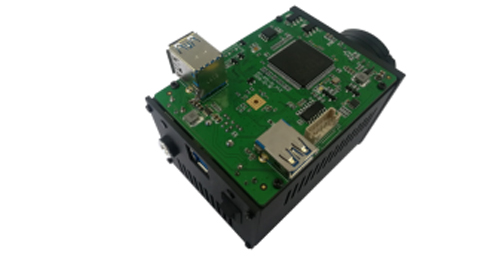

2、集成USB3.0 HUB,图像传输快、工控主机只需一个USB3.0端口即可(同行需要4个USB口);预留3个设备端口,可以直接接2台工业相机、一个加密狗。

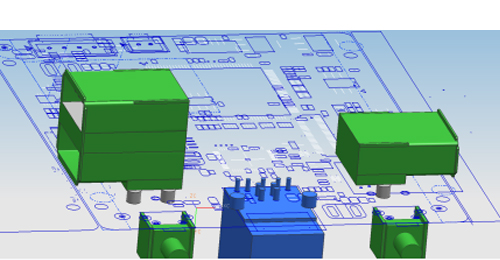

3、创新电子调焦设计,可以依据使用需要,随时通过USB口控制投影焦距,暂时没有第二家。

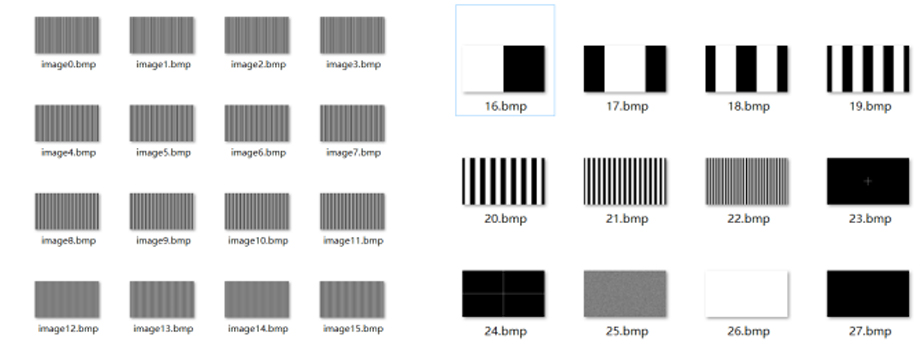

4、内置16张常用相位图片、7张格雷码图片、5张标定用图片,调用方便、出图快(0.83ms)、效率高;支持多种3D扫描软件二次开发。

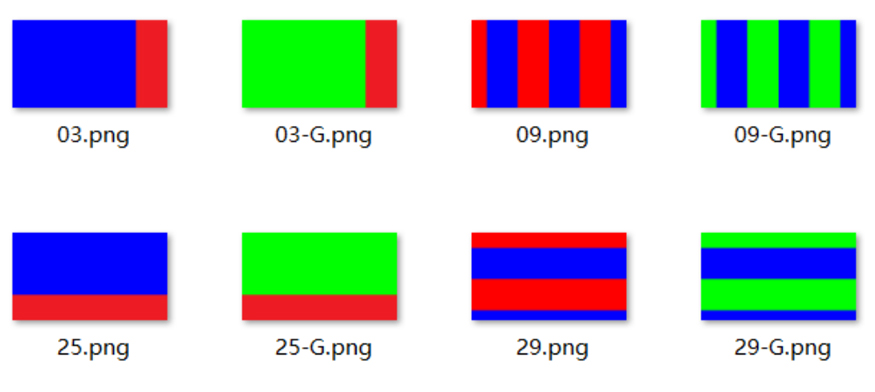

5、可在线编辑图片,可以编辑任意码图片,支持每张图片可以由2种颜色

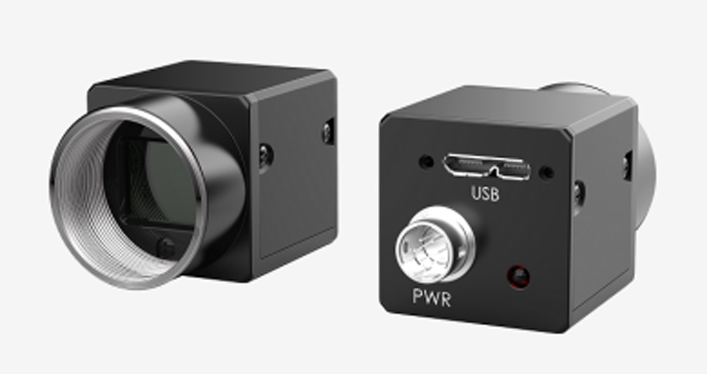

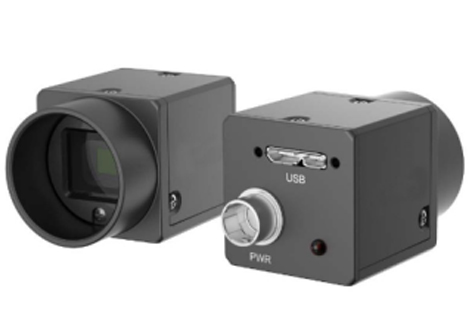

6、配套2个USB3.0 工业相机,可依据需求搭配130万或500万像素相机工业相机,相机可选择黑白或彩色相机。
5产品用途
3D扫描仪、机器人三维视觉、3D打印、机器视觉、抄数机、三维测量、三维建模等
6产品参数
序号 | 项目 | 描述及规格 | 备注 |
---|---|---|---|
1 | 型号 | HT-3D013-500V1 | |
2 | 品牌 | 响西科技 | |
3 | 相机 | 500万 | 130万可选,黑白彩色可选 |
4 | 结构光分辨率 | 1280*720 | |
5 | 点阵大小 | 5.6*5.6微米(um) | |
6 | 响应时间 | 5ms | |
7 | 输入 | USB3.0 | |
8 | 输入电源 | DC 12V | |
9 | 工作温度 | 0~45℃ | |
10 | 储存温度 | -20~50℃ | |
11 | 工作湿度 | 5~90% | |
12 | 操作界面 | 可搭配多种3D扫描软件 | |
13 | 操作 | USB口可控制亮度、焦距、显示图卡选择、 显示图卡的生成 |
