掌握3D扫描大尺寸物体的高效技巧：分段扫描+智能拼接!
掌握3D扫描大尺寸物体的高效技巧：分段扫描+智能拼接!
——日期：2025-02-11 15:21:00 ——浏览量：
在工业制造和工程设计中，大尺寸不规则物体（如弯曲大钢管）的3D扫描一直是个技术难题。如何高效、精准地完成扫描和建模？今天，我们将结合3D扫描仪的工作原理，揭秘如何通过分段扫描和三维扫描数据拼接，轻松实现大尺寸不规则物体的高精度3D扫描仪三维建模！无论你是工程师、设计师，还是3D打印爱好者，这篇干货都能帮你解锁新技能！

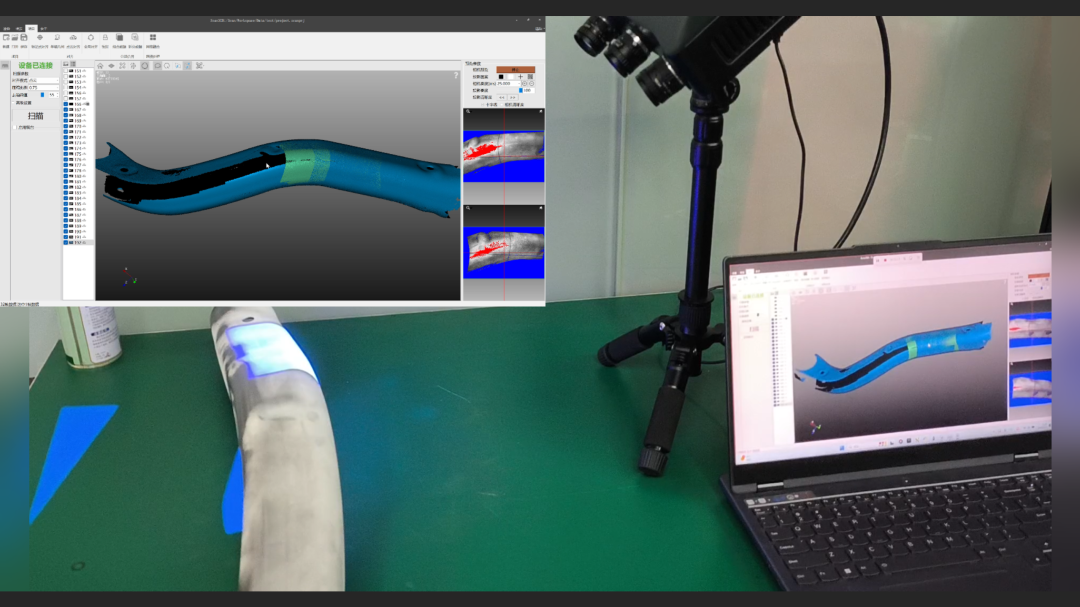

3D扫描仪是如何将现实物体转化为数字模型的？简单来说，它通过发射DLP点阵结构光，捕捉物体表面的点云数据，再将这些点云连接成面，最终生成三维模型。

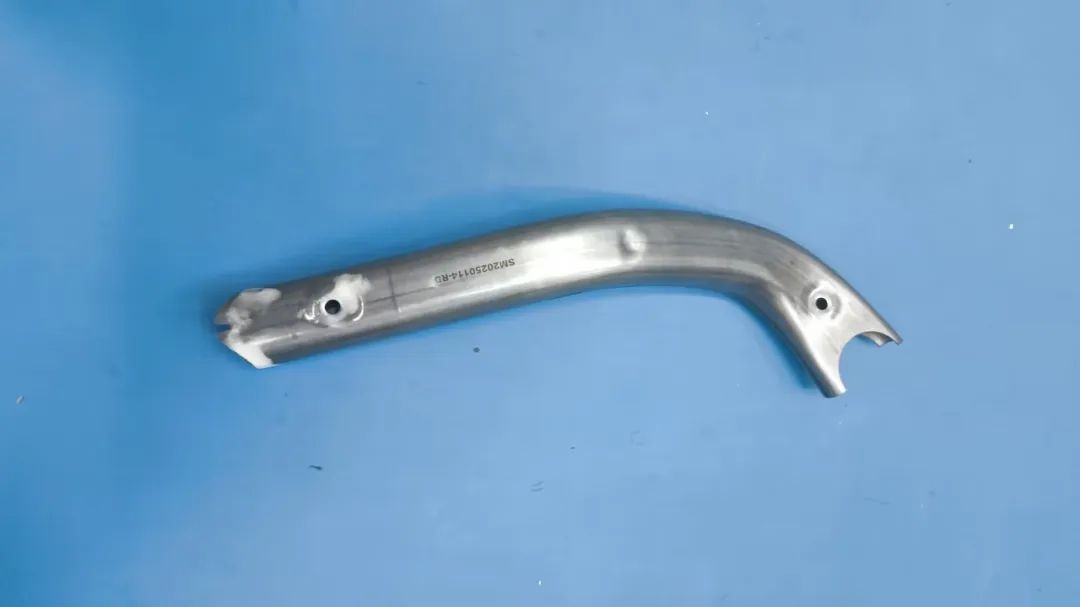

对于大尺寸不规则物体（如弯曲大钢管），一次性扫描往往难以覆盖全部区域，这时就需要借助分段扫描的3D扫描技巧，将物体分成多个部分逐一扫描，确保每一处细节都被精准捕捉。
面对大尺寸不规则物体（如弯曲大钢管），分段扫描是提升3D扫描仪三维建模精度的关键。首先，将钢管分为多个小段，每段长度根据扫描仪的覆盖范围确定。扫描时，确保相邻区域有20%-30%的重叠部分，这是后续三维扫描数据拼接的重要基础。通过分段扫描，不仅提高了扫描效率，还确保了数据的完整性。
注意事项：
1.特征明显的重叠区域：每两次扫描需保留特征明显的重叠区域（如纹理、边缘或凹凸结构），便于智能算法精准识别并拼接数据。若物体表面光滑或缺乏特征（如弯曲大钢管某些分段），需添加额外的标记点或辅助参考物，以增强数据匹配的可靠性。

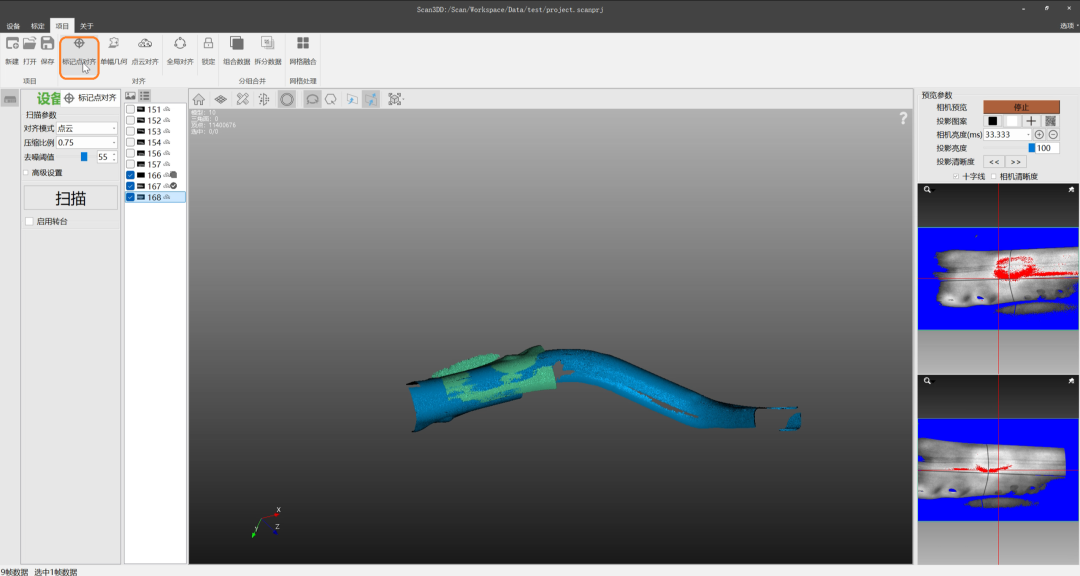

2.辅助参考物的应用：根据3D扫描仪的工作原理，当物体有2个以上分段无明显特征时，建议在扫描前放置高对比度标记点或辅助参考物，避免拼接时因数据相似性不足导致模型错位。这一3D扫描技巧能显著提升三维扫描数据拼接的效率和精度。

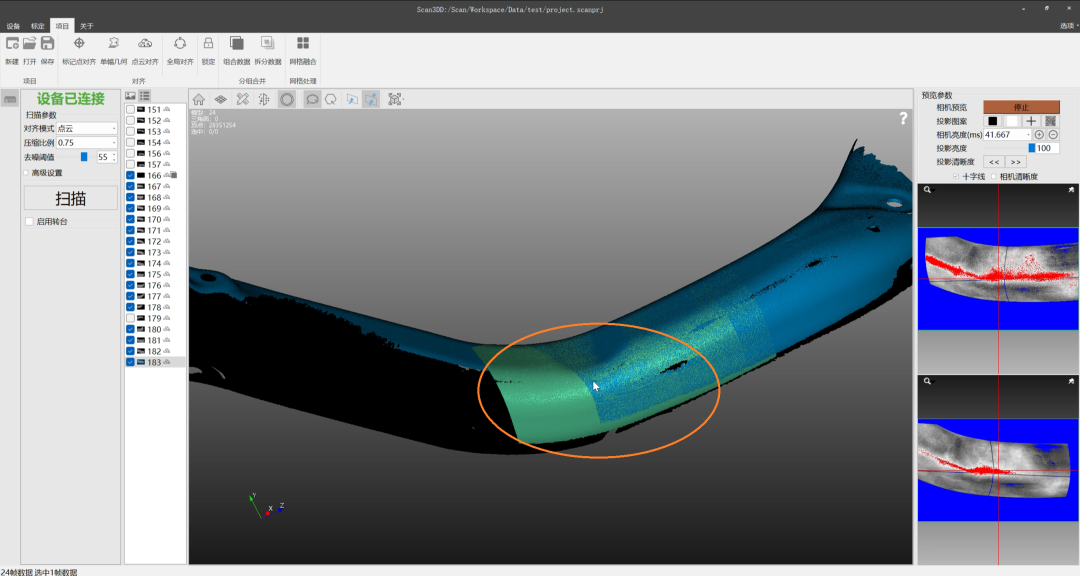

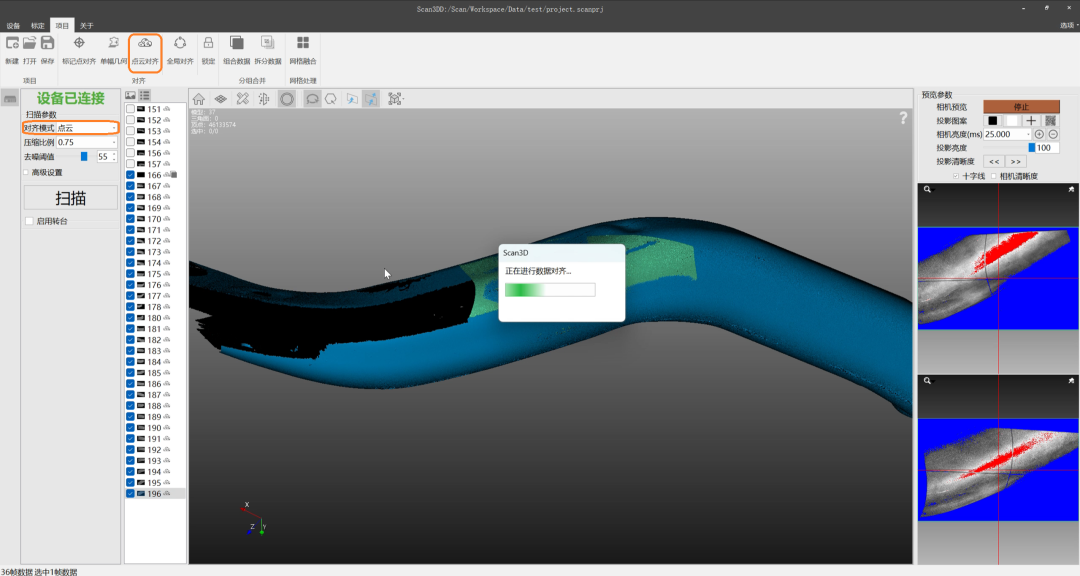

分段扫描完成后，如何将这些零散的数据拼接成一个完整的模型？这就需要用到三维扫描数据拼接技术。现代3D扫描仪通常配备智能拼接算法，能够自动识别重叠区域的点云数据，并将其无缝融合。例如，扫描弯曲大钢管时，前后两部分的拼接处会通过算法精准对齐，确保模型整体一致，毫无违和感。这种技术不仅提高了效率，还大大降低了人工操作的难度。

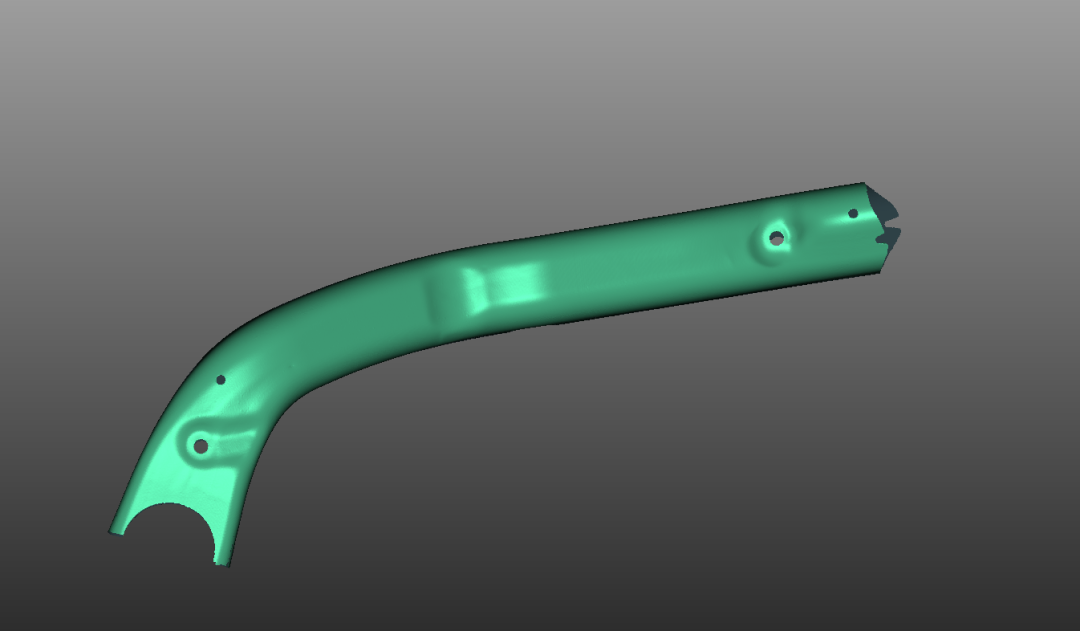

完成扫描和拼接后，接下来就是3D扫描仪三维建模的关键步骤。通过专业软件，将点云数据转化为多边形网格，再进一步优化模型表面，使其更加平滑和逼真。
对于大尺寸不规则物体（如弯曲大钢管），建模过程中可以借助缩放、旋转等工具，检查模型的完整性和精度。最终，你将得到一个高精度的三维数字模型，无论是用于工业设计、工程分析，还是3D打印，都能满足你的需求。
通过3D扫描仪的分段扫描和三维扫描数据拼接技术，大尺寸不规则物体的高精度建模不再是难题！无论你是新手还是专业人士，掌握这些3D扫描技巧，都能让你的工作效率和成果质量大幅提升。
如果你对3D扫描仪的工作原理或具体操作还有疑问，欢迎在评论区留言，我们将为你解答！快来试试吧，让你的创意在三维世界中自由驰骋！！！
#3D扫描仪 #3D扫描仪三维建模 #3D扫描技巧 #三维扫描数据拼接 #3D扫描仪的工作原理
